晃電保護器用途
晃電是供電電壓在短時間內大幅跌落或中斷的一種供電故障，經常使得現場電動機因低電壓造成停機，導致生產的連續性中斷，給企業造成巨大的損失。
KN-HD晃電保護器專為解決電網電壓晃電停機而專門設計。通過實時監測系統電源和電動機狀態的變化，采取不同的啟動措施保證重要負荷電動機的連續運行。
參 數 | 設定范圍 | |
工作電源電壓 | AC 150-270V 50Hz | |
跌落電壓閥值 | 可設定 | ≥150V |
恢復電壓閥值 | 可設定 | ≥175 V |
晃電時間 | 可設定 | 0-2S, 默認1.0S |
自動重啟時間 | 可設定 | 0-20S |
啟動延時時間 | 可設定 | 0-99.9S |
通訊(分批)重啟時間 | 可選配置 | 0.1-99.9S |
遙控模式 | 可設定 | 使能或禁止 |
電壓修改步長 | 1V | |
時間修改步長 | 0.1S | |
充電時間 | ≤150秒 | |
失電保持時間 | ≥50秒 | |
額定功率 | ≤3W | |
電壓測量精度 | ±1.0V | |
閉鎖繼電器 | 10A/~250V（阻性）常閉 | |
啟動繼電器 | 10A/~250V（阻性）常開 | |
通訊方式 | RS485選配 | |
1、采用32位ARM嵌入式處理器，運算速度快；超強抗干擾，特別適合工業電機控制環境應用，可靠性高。
2、保護器內部采用超級電容儲能，用以保證“晃電”期間本保護器的不間斷用電；具有壽命長、安全可靠的特點。
3、保護器具有閉鎖節點，可以DCS配合使用，在自啟動期間可閉鎖遠程操控；
4、具有RS485通訊接口，支持MODBUS規約，可實現聯網群控管理。
5、具有“ShakeProtector”上位機軟件，可進行參數的快速設定。
安裝方式及安裝開孔尺寸
1、安裝方式：嵌入式
2、外形尺寸及開孔尺寸（單位：mm）
外形尺寸：長137 ×寬72× 深101 ,面板開孔： 56×120

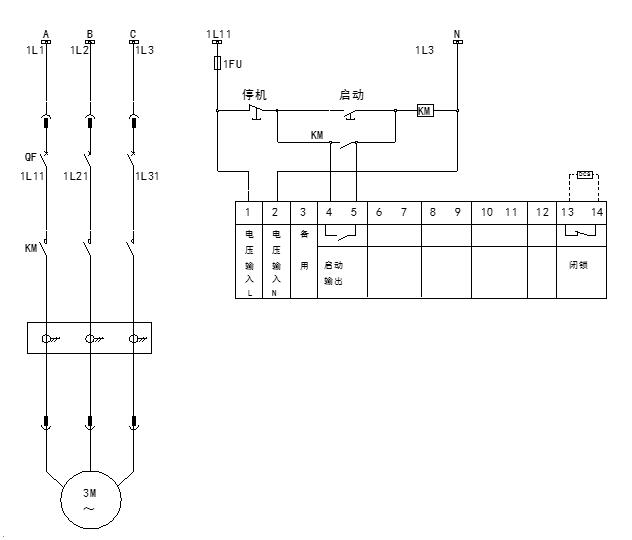

典型接線圖
說明：其中1~14為KN-HD的常規端子，
若選配RS485，通訊接32~34端子
